客戶服務熱線：真空非自耗電弧爐(又稱為紐扣爐)電極是利用鎢等高熔點材料制成，在爐料熔煉過程中基本不消耗，目前只在實驗室中用來研究制造難熔金屬和金屬碳化物。是問世和應用最早的一種真空電弧爐。爐子體積小，占地空間小，操作方便，不需要專業人員和專業技能，封閉操作，無輻射，對人體無害，對環境無污染。制樣快速，目前多用于實驗室科研中，用來研究制造難熔金屬和金屬碳化物等。
非自耗電極電弧爐優點:
(1)體積小，操作方便，占地空間小;(2)熔煉溫度可達3000℃以上;
(3)真空腔體小，可快速抽真空，快速充氬氣，效率快及氬氣消耗少;(4)水冷銅電極可移動，方便拆卸，可同時熔煉多個樣品;
(5)樣品多樣性，可為粉末、絲狀、屑狀及鉆屑、粒狀、條狀、環狀、泥沙狀等;
非自耗電極電弧爐缺點:
(1)熔煉金屬易被電極材料污染，這種污染通常在局部，極少，但仍然有害;
(2)真空中非自耗電弧穩定性不好，難于操作;
(3)非自耗電極熔煉形成熔池后才可脫氣;
(4)單次熔煉合金質量少，幾十至幾百克;
(5)加料方式難于控制合金成分比例，成分控制較難。
工藝流程
真空非自耗電弧爐熔煉主要分為準備階段，抽真空階段、熔煉階段，吸鑄試樣階段，結束階段吸鑄的基本原理是利用爐體內和銅模具之間的壓力差將坩堝中的液態金屬壓入銅模中，利用循環水冷卻和銅良好的散熱性使液態金屬快速冷卻凈固，制備非晶態合金。
1 準備階段
(1)打開爐體，對電極和坩堝進行清洗，可采用酒精，蒸發速度快，且無毒性。
(2)將待熔煉金屬放入坩堝中，關閉爐體，均勻擰緊各緊固件，檢查各設備各個閥門處于關閉狀態。
(3)打開電源總閘，循環水閥門，依次打開設備上循環水電源開關，電源開關，待設備運行穩定，打開控制柜的分子泵電源開關。
2 抽真空階段
(1) 第一級抽真空，設備穩定后，打開爐體閥門與機泵開關電源，啟動壓力顯示屏，在抽真空的過程中，對爐體蓋上各個緊固件及爐體密封件進行緊固，確保密封性。
(2）第二級抽真空，等爐體內壓力達到初級設定之后，依次打開分子泵閥門，分子泵開關，關閉爐體閥門，關閉機泵開關。
注:為保證爐體內不殘留有空氣，第一、二級抽真空可重復2~3次，尤其粉末樣品。
（3）等爐體內壓力達到設定之后，依次關閉分子泵閥門，分子泵按鈕開關，設備抽真空完畢。
(4)向抽完真空的爐體內充入高純氬氣，達到一個大氣壓。
3 熔煉階段
(1)移動電極與坩堝上電極對正，移動過程中通過觀察窗進行實時觀察，使二者距離達到要求值。
(2)調高電流，準備熔煉，按下引弧按鈕，通過搖桿上手輪移動爐體內兩電極接觸引弧，在起弧之后立即轉動手輪使兩電極分開，并用搖桿將移動電極移開，防止燒壞坩堝上電極。通過觀察窗操作整個過程。
(3)利用電弧依次熔煉待熔金屬，熔煉完畢，關閉電弧。
(4)利用機械手翻轉坩堝內金屬，反復熔煉金屬2到3次保證熔煉均勻。
4 吸鑄試樣階段
(1)利用機械手將熔煉好的合金錠移動到中間的坩堝中，并利用熔煉階段操作對試樣進行加熱。
(2)通過觀察鏡觀察被加熱金屬完全熔化為液態時，準備吸鑄金屬。
(3)吸鑄金屬時，關閉電弧，同時按下吸鑄閥門手柄，待1-2秒鐘后提起吸鑄閥門手柄，將液態合金吸到坩堝下方的銅模中。
(4)等爐體溫度下降后，從真空爐下方打開模具通道，取出銅模，試樣制備完成。
5 結束階段
(1)打開爐體，清洗爐腔，去除煙塵，沙礫及飛濺金屬，將銅模清洗干凈放回模具通道，擰緊密封蓋。
(2)爐腔內清洗完畢吹干后關閉爐體，同時抽真空。
(3)抽真空完畢后，依次關閉分子泵開關，循環水開關，外部循環水閥門，電源總閘等。
(4)檢查設備各開關，閥門處于正確的啟閉狀態，實驗完成。
6 操作安全及注意事項
(1)操作人員應始終戴上手套，使操作人員免受電擊，并佩戴其他安全保護裝置。
(2)定期清潔觀察窗玻璃，保證熔煉時視野清晰。
(3)在啟動設備之前檢查循環水閥門是否開啟，嚴禁在沒有循環水的狀態下啟動設備。
(4)在第一級抽真空的過程中注意擰緊爐體上緊固件和爐體模具通道處的密封蓋。
影響電弧的因素
(1)氣體壓力
電弧區氣體壓力包括金屬蒸氣壓力和熔煉時放出氣體壓力，在動態情況下，高于爐膛壓力幾十倍到幾千倍。實驗指出，在壓力為6.6x103~10?Pa時，電弧穩定，有時電弧沿電極端部移動。當氣壓降到66Pa~6.6x103時，電弧移動頻繁，且有爬弧、邊弧等產生，放電失常，電弧不穩定，當壓力低于66Pa時，電弧又穩定下來。故爐膛最佳壓力應為0.67~1.3Pa。氬氣保護時，當氬氣壓力大于4.5x 10?Pa時，電弧不穩定;當壓力降低到4.5x 10?Pa時，電弧相對穩定。但壓力過低，電弧不穩定。
(2)穩弧線圈
坩堝外繞制線圈，通以直流電或交流電，產生軸向磁場，壓縮弧柱，使之不散亂，維持電弧正常放電，稱為穩弧線圈，交流磁場并可減弱設備固有磁場不對稱的不良影響。
(3)電弧電壓與弧長的關系
直徑12mm的非自耗鎢電極在爐內壓力26Pa，直徑為175mm的結晶器內熔煉鈦時測得的電弧電壓Ua，電弧電流la與電弧長la的關系曲線，如圖所示，短路電極拉開后，隨著弧長la增加，電弧電壓增加，電弧電流減少。弧長較短時，電弧電壓和電流變化顯著;但是弧長增加到一定長度后，電弧電壓和電流變化開始平緩，真空電弧熔煉采用大電流低電壓，屬于短弧操作，一般電弧電壓為22~55V，對應弧長為20~50mm(后者為大錠)，因此，煉鈦時用電弧電壓控制電弧長度，以達到穩弧目的。電弧過長，會引起電弧不穩或雜散，錠子表面不光滑，氣孔多，外皮有螺紋或條紋等缺陷。電弧過短，容易短路，導致電極與熔池粘在一起等。

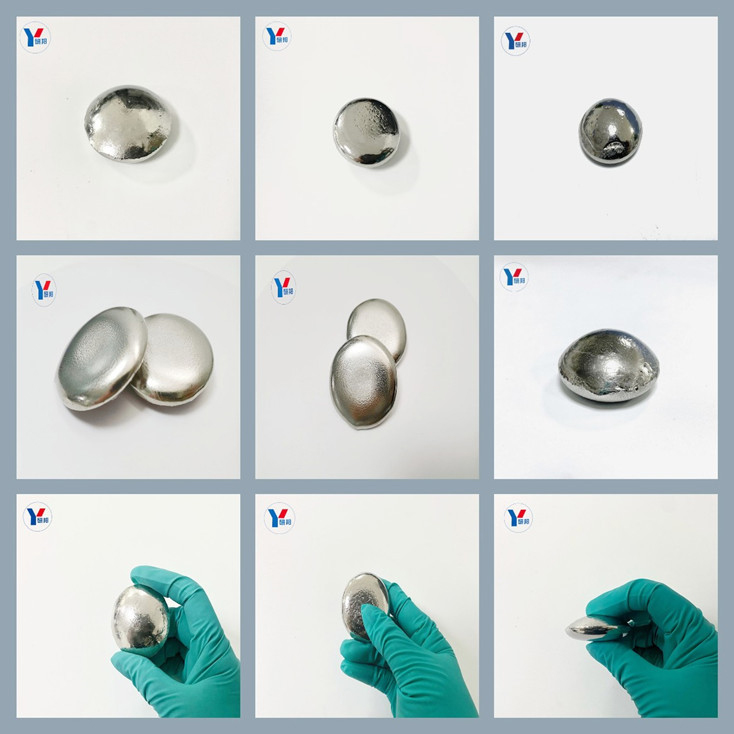

紐扣錠案例
