客戶服務熱線：真空感應磁懸浮熔煉(Vacuum Induction Electromagnetic LevitationMelting)技術是指在真空熔煉過程中利用電磁場使熔池呈懸浮狀態的技術。利用電磁線圈產生交變電磁場，交變電磁場在線圈內的金屬中感生電流，感應電流加熱熔化金屬，同時依靠電磁場和感應電流之間相互作用形成的電磁力把金屬熔體懸浮起來，完全消除熔體與其他固體壁接觸而帶來的坩堝污染。
特點
1.電磁懸浮熔煉特點
(1)無坩堝污染，合金純凈;
(2)電磁攪拌，燒損較小，成分均勻準確;
(3)熔煉溫度高，可超過3000℃;
(4)適合活潑金屬熔煉。
應用領域
1電磁懸浮熔煉應用領域
(1)活潑金屬熔煉。如稀土金屬和合金，Ti及其合金，鈾土、堿土金屬和合金。
(2)高純金屬和合金制備。如高純靶材、鍍膜材料、太陽能級多晶硅、高純金屬等。
(3)高精度成分合金及化合物制備。如金屬間化合物、微合金化材料、含彌散相材料等。
(4)高熔點難熔金屬及合金制備。如Cr、Zr、V、Hf、Nb、Mo、Ta等難熔金屬和合金，Pt、Rh、Ir等貴金屬和合金。
(5)科研合金制備。對材料純度、成分精度和均勻性要求高，期望排除雜質和其它元素干擾。
工藝流程
電磁懸浮熔煉工藝包括裝料、抽真空、熔化、精煉、冷卻等階段。
1 裝料
熔煉所用原料在制備過程中原材料表面存在夾渣和氧，氨化皮等，為了減少雜質，可對原材料表面進行打磨，后用無水乙醇清洗并稱重，放入直空感應磁懸浮熔煉爐中，放料前將爐膛清理干凈，放入原料后，將真空感應磁懸浮熔煉室密封。
裝料原則:
(1)原料片狀較好，橫向放置，以便高頻磁場盡可能多的穿過原料，產生大的渦流:
(2)粉狀原料，應預先壓制成塊，避免粉料漏出坩堝等;
(3)絲狀原料橫向放置，不可豎向，特別高熔點原料，豎放難以熔化。
2 抽真空

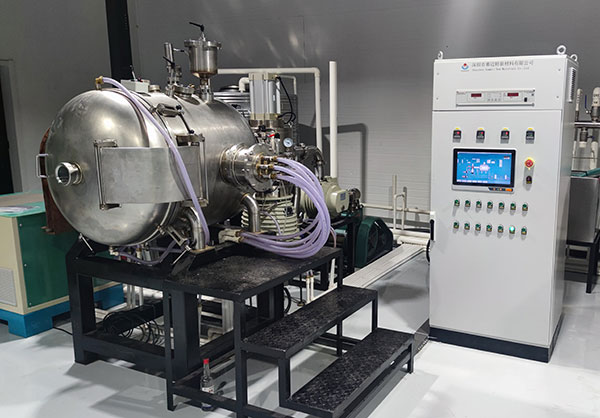

真空感應磁懸浮熔煉爐一般采用兩級泵，先開啟機械泵抽真空，真空度達到 10Pa以下后啟動分子泵抽真空，待真空度達到1x10-3pa時進行預加熱，為了除去合金中的氣體及易揮發雜質。
3 熔煉
熔化期的主要任務是使合金熔化、脫氣、去除低熔點有害雜質和夾渣，并使合金熔成一團，為精煉創造條件。
電流通過感應線圈在合金中產生渦電流，因集膚效應使得合金截面上的電流密度從合金表面最大向中心最小連續變化。加熱時每個小塊合金表面先變紅，隨著加熱功率的增大，合金表面開始熔化，當加熱功率進一步增大時，合金完全熔成一團并在電磁力作用下，合金熔體表面趨向于球面。
送電工藝，開始小功率，待爐料變紅后加大功率至爐料熔化，使金屬液成分均勻。嚴禁在沒通冷卻水情況下進行加熱，容易造成坩堝燒毀。
4 精煉
精煉期的主要任務是進一步凈化合金(脫氧、除雜)，在電磁場作用下，伴隨電磁攪拌作用使合金熔體中的夾雜物遷移至熔體表面，同時使合金熔體的成分和受熱均勻。
進入精煉期后在電磁攪拌作用下，合金熔體產生對流并產生大量揮發物，同時球面上部浮出一些雜質(呈黑點或白點)和氣泡，這些雜質在表面張力作用下運動至熔體球面邊緣，隨著精煉時間的延長，合金熔體球面變得越來越圓，目很光滑，沒有雜質和氣泡浮出。
5 冷卻
冷卻過程通過緩慢降低加熱功率進行冷卻，由干坩堝，感應線圈，爐壁和爐蓋中都通有冷卻水，合全的冷卻速度相對很快
精煉結束后，開始降低功率進行降溫，隨著加熱功率的減小，熔體表面不再產生對流，并逐漸凝固，直到加熱功率降為零，熔體完全凝固，在通有冷卻水的真空爐內冷卻繼續冷卻，冷卻后取出合金。
冷卻的鑄造方式還包括:傾鑄，也可按底鑄、吸鑄、離心鑄造、擠壓鑄造、連續加料和拉錠等其它方式。
熔煉關鍵因素
在熔煉過程中，影響熔煉效果的因素主要有:
(1)加熱功率
加熱功率主要影響合金在精煉過程中脫氣，除雜去渣的效率，加熱功率越高，合金熔體的黏度越小，越有利于原子的遷移，從而使合金熔體的成分越均勻。有利夾渣及雜質的去除和氣體的脫除，但如果加熱功率過高，則會引起合金有效成分中低熔點組元的富集和揮發，且對精煉設備不利，而如果加熱功率偏低，則除雜、去渣的效果不好。
(2)精煉氣氛
精煉時爐內氣氛主要分為充保護氣(一般充惰性氣體，如氬氣)和真空狀態，充保護氣氣氛又包括不同的充氣壓力，而真空狀態包括不同的真空度。充保護氣主要是防止合金中有效成分的揮發，但充保護氣又影響合金熔體中雜質氣體的脫除以及除雜、去渣的效果。而真空條件下有利于脫氣、除雜及去渣，但導致合金中有效成分的揮發，而且，真空度越高，越有利于脫氣、除雜及去渣，但合金元素揮發量也越大。因此，精煉合金時選擇合適的爐內氣氛至關重要。
(3)熔煉次數
一般在熔煉合金時需反復熔煉幾次才能使合金成分達到均勻化，目的既要脫氣、除雜及去夾渣，還要使合金成分均勻化，所以，熔煉一次可能無法達到所需效果。為了在熔煉過程中使合金熔體內的氣體、雜質及夾渣等能有效去除，且使合金成分均勻化，則需通過不同熔煉次數后對合金進行對比，以確定最佳熔煉次數。
(4)精煉時間
在精煉過程中，氣體及夾雜物從熔體內部運動至熔體表面需要時間，而精煉時間的長短直接影響熔體內部氣體及夾雜物的遷出率。如果精煉時間過短，則大部分氣體及夾雜物未移動至熔體表面，仍殘留在熔體中，即精煉效果不好。如果精煉時間過長，雖然能使氣體及夾雜物充分移動到熔體表面，從而脫除，但也會引起合金元素的大量揮發，同時對設備有害。因此，精煉時間的長短對雜質的去除也很重要。
